电气测量安全基本知识(2)

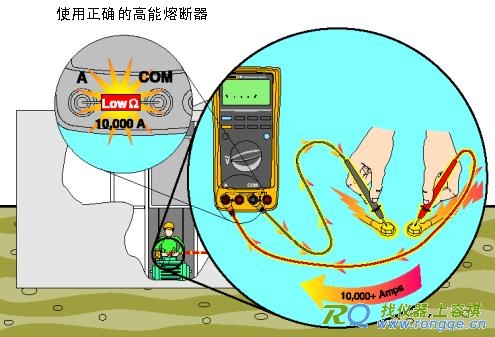

图 3 在电流表模式下误使用数字式万用表。

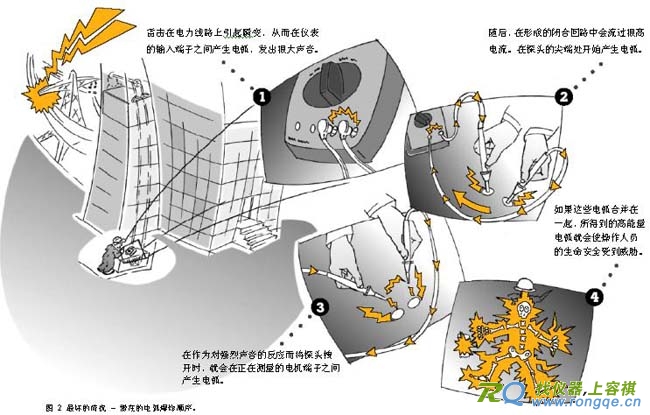

瞬变不是可能发生的短路和电弧爆炸的唯一原因。手持式万用表最常见的误用之一可引发一串相似事件的发生。
比如，一位技术人员正在对信号电路进行测量。测量步骤为选择电流功能，将导线插到 mA 或 A 输入插孔中，断开电路，然后进行一个串联测量。在一个串联电路中，电流总是相同的。电流回路的输入阻抗必须足够低，以使它不影响串联电路的电流。例如，福禄克仪表的 10 A 端子上的输入阻抗为 0.01W。而电压端子上的输入阻抗则高达 10 MW (10,000,000W)。
如果测试线被留在电流端子中，然后又意外地连接在电压源两端，则就会通过这个低输入阻抗而形成短路！选择旋钮是否已转到电压挡无关紧要；导线仍与一个低阻抗电路实际相连。*这就是必须通过熔断器来对电流端子进行保护的原因。这些熔断器是用户和潜在灾难之间存在的唯一屏障。
仅使用电流输入由高容量熔断器进行保护的万用表。决不要用不正确的熔断器来更换已烧坏的熔断器。请仅使用厂商所规定的高容量熔断器。这些熔断器具有一个额定电压，并具有为保证您的安全而设计的短路中断能力。
过载保护
熔断器可针对过电流提供保护。
电压/电阻端子的高输入阻抗能够确保不会产生过电流状态，因此无需使用熔断器。另一方面，需要采取过电压保护。这种保护由一个保护电路提供，该保护电路将高电压箝位到可接受的大小。另外，一个过热保护电路用于检测过电压状况，在这种状况被消除之前对仪表进行保护，然后自动返回到正常运行。最常见的好处是防止万用表在电阻模式下发生过载。通过这种方式，只要导线插在电压输入端子中，就为所有测量功能提供了带自动恢复的过载保护。

电击

虽然大多数人都知道遭受电击的危险，但很少人会意识到产生致命的电击其实只需要很小的电流和很低的电压。低至 30 mA 的电流也可能是致命的 (1 mA = 1/1000 A)。
让我们看一下电流流过一位“典型的”68 公斤（150 磅）体重的男性所产生的后果：
• 在电流大约为 10 mA 时，手臂会产生肌肉麻痹，以致于他无法松开拳头。
• 在电流大约为 30 mA 时，会发生呼吸麻痹。他的呼吸停止，结果常常是致命的。
• 在电流大约为 75 至 250 mA 时，电流通过身体超过 5 秒钟会造成心室颤动，并引起心脏肌肉的失调；心脏可能会失去正常机能。更高的电流会在短于 5 秒的时间内造成心室颤动。结果常常是致命的。
让我们来计算一下“危险”电压的阈值。皮肤下面手与手之间的身体电阻大约为 1000W。在 1000W 两端只需加上 30 V 电压就会产生 30 mA 的电流。幸运的是，皮肤的电阻要高的多。正是皮肤的电阻（尤其是死细胞外层的电阻）对身体起到保护作用。在潮湿条件下，或者如果存在伤口，皮肤的电阻就会急剧下降。在大约 600 V 时，皮肤的电阻不复存在。它被这种高电压所穿透。
对于万用表厂商和用户来说，目标是要不惜一切代价来防止意外接触带电电路。
请寻找：
• 具有双重绝缘的仪表和测试线。
• 带有凹入的输入插孔的仪表和带有隐藏式输入连接器的测试线。
• 带有手指护挡和防滑表面的测试线。
• 由优质、耐用的不导电材料制成的仪表和测试线。
