差压变送器应用

　　所属行业: 石油与天然气，液化天然气生产链，化学，电力，钢铁，水处理，炼油产品:，DPharp EJA与EJX系列

　　简介　　

　

　　图1：低流量截止

　　最为常见的应用之一就是流量测量。差压变送器能够协助多种类型的基本流量元件进行流量测量，比如孔板，皮托管或文丘里管。基本流量元件会产生压降(与流量成平方根关系)。

　　通过积分开平方根，差压变送器的流量比例输出信号成为可能。在低流量时差压的开平方根功能具有很高的增益，这样会导致输出量发生很大的变化，表示在测量范围的下端时流量的变化不大。因为存在着很高的增益，所以在低流量时输出信号会变得很不稳定。主控制系统在控制基于高度波动的输入信号的流量时会遭受困难，这样的信号来自开方后的压差。DPharp差压变送器拥有独特的信号调节特性，可以消除低流量中的不稳定性。

　　应用

　　在特定的流量变化下，高于最大值20%的流量会产生出一个较大的开平方差压信号;最大值5%左右的流量会产生出一个较小的开平方差压信号(参见图1)。低流量运行范围内的高增益放大了所有的固有噪音，以及会导致差压变送器不稳定的流量变化。

　　解决方案

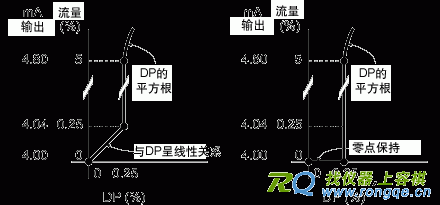

　　DPharp有一个软件功能可以在流量测量范围的下端稳定输出信号，这样就能大大降低不稳定的信号输出。部分小信号切除具有自定义编程变送器输出的特性，以及设定点变更到线性压力(Linear)或零(Zero)状态的特性。在流量设定点处的输出变送范围是，从满量程流量的0到20%。图2列出了在5%小信号切除模式下的线性(Linear)和零(Zero)输出模式设定。

　　图2

　　滞后整合到小信号切除模式中，当实际流量等于小信号切除设定点时输出就不会发生振荡。滞后名义上固定为流量全量程的1%。图3详细描述了滞后对压力变送器输出的影响。

　　图3

　　DPharp的主要特性

　
　　DPharp

　　EJA110A数字解决方案

　　- 同级别最佳性能

　　- ±0.03%的过压校正保护

　　- 5年的偏差为±0.1%，具有长期的稳定性

　　- 100:1的可调性

　　- ±0.075%的精度

　　EJX110A的附加价值

　　- 10年的偏差为±0.1%，具有长期的稳定性

　　- 200:1的可调性

　　- 一流的高精度，0.04%

　　- 多传感输出

　　- EJX产品系列中的多变量变送器
