氧化锆氧分析仪在钢铁厂的应用

　　所属行业: 钢铁产品: 氧化锆氧分析仪

　　应用简介

　　检测烧结炉的空气泄漏提高生产效率以及产品质量

　　对烧结炉进行定期的设备维护，是防止空气泄漏的最有效的方法。需要考虑降低成本的同时，还需要减少空气泄漏引起的能量损失。进行空气检漏后，可以及时维修设备，或者采取其他有效的维护措施。

　　氧分析仪常用于检测空气泄漏。由于ZR22/ZR402直插式氧化锆氧分析仪在响应速度、稳定性和可维护性方面的出色表现，它已经在生产中得到广泛使用。即使在恶劣的工况下，如高粉尘、高湿度以及约-5kPa压力的情况下，我们仍可以保证DL型烧结炉中的ZR22/ZR402氧分析仪正常工作。

　　预期效益

　　- 节约能源并提高烧结炉的效率，从而保证产品质量

　　- 确保稳定的空气检漏

　　- 降低运行成本

　　流程概述

　　在烧结炉中将矿粉与辅料(如焦炭粉)混合，烧结后得到块铁氧化球团，作为高炉的原料。现代大型高炉，其操作需要成熟的经验、高效的运行，关键是必需严格控制烧结炉出矿的质量(铁氧化球团矿大小)。该过程中，空气泄漏检测极其重要，不仅仅因为能节约能源，更关键地是确保烧结炉在最佳的工况运行，进而生产高质量的烧结矿球团。

　　解决方案

　　现场数据

　　工艺条件

　　测量点: 风箱

　　温度: ≤200℃

　　压力: −5 kPa～0 kPa

　　成分: CO2: 约10%;CO: 约2%;

　　O2: 8%～16%;N2: 约76%，

　　SO2: 约600 ppm

　　湿度: 4%～17%(含有水滴)

　　粉尘: 1g/Nm3～5g/Nm3(烧结粉矿/块铁矿球团: 直径约30mm)

　　流量: 约2m/s～5 m/s

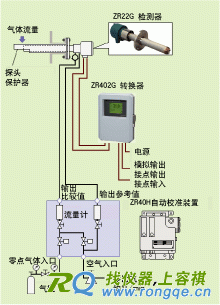

　　测量系统

　　测量系统

　　测量点:

　　风箱

　　检测器:

　　ZR22G-100-C-K-P---E-A/C/CV

　　探头保护器:

　　ZO21R-L-100-J*B

　　转换器:

　　ZR402G--J-E-A/

　　自动校准装置:

　　ZR40H---A

　　零点气瓶/调压阀

　　气瓶压力:

　　P/N G7013XF(入口W22, 出口Rc1/4)或P/N G7014XF(入口W22, 出口1/4NPT)

　　标准气瓶及附件

　　P/N E7044KF

　　注意: 标准气瓶须在当地购买。

　　公共条件

　　电源: 额定电压: 100～240V AC

　　工作电压范围: 85～264V AC

　　额定频率: 50/60Hz

　　工作频率范围: 45～66Hz

　　功耗: 约100VA(最大为300VA)

　　仪表气

　　(参考气): 压力: 300～700kPa

　　消耗: 约1l/min

　　注意事项

　　- 由于样气中含有大量烧结矿粉，因此要用探头保护器保护检测器。

　　- 如果样气中含有CO，需要对其进行运算补偿，请与YOKOGAWA联系。

　　- 安装检测器防止探头指向与气体流动方向相对。推荐安装方法是检测器与气流垂直，探头保护器凹口朝向气流方向。视需要，也可以将它安装在与垂直方向成0°～90°的任意方向。
