FLIR红外热像仪用于火焰监测

2015-09-07 17:35 作者:admin 来源:容祺智能 浏览: 字号:

摘要:红外热像仪能够进行全天候24/7自动化远程监控,是一款理想的监测工具。除此之外,红外热像仪避免了紫外线(UV)火炬探测器、火炬电离光谱分析仪、热电偶和点温仪等监测技术中相关的技术和成本问题。

许多行业使用火炬塔燃烧多余的废气副产品,或燃烧工厂固定设备意外超压时由泄压阀释放的易燃气体。

应用范围包括油气钻井操作、炼油厂、石化工艺装置、天然气输送基础设施和垃圾填埋场。在相当多的案例中,法规要求对火炬塔的火炬或引燃火炬进行检测,以避免未燃烧的碳氢化合物进入大气。

红外热像仪能够进行全天候24/7自动化远程监控,是一款理想的监测工具。除此之外,红外热像仪避免了紫外线(UV)火炬探测器、火炬电离光谱分析仪、热电偶和点温仪等监测技术中相关的技术和成本问题。

FLIR红外热像仪

检查燃烧程度,最大限度降低未燃烧污染物

通过可视化和有声报警不断报告不完全燃烧

通过电视或电脑显示器提供远程可视化监测

提供量化的温度读数

可通过电子邮件和内网连接通知工厂管理层

可通过以太网连接至中央控制室

每周七天全天候工作

火炬系统通常是防止危险烃类污染物进入大气的最后一道防线。例如甲烷,不仅是可燃气体,而且温室效应程度是CO2的23倍。工厂经理需即刻知晓火炬塔是否不完全燃烧,并迅速点燃未燃烧气体以预防工厂关闭。

火炬燃烧是一个复杂过程

在引燃火炬监测与火炬塔检测中屡次尝试了各种不同技术,取得了不同程度的成功。但大多数技术无济于事,或技术薄弱,无法将燃烧效率的重要指标——燃烧烟雾降至最低。

其中一个问题是火炬口的气流量大小不一,即从气体净化正常操作期间的小流量,到打开应急泄压阀或工厂大排污期间的大流量。由此引起的火炬大小和亮度以及产生的烟雾量取决于易燃物质的释放量。可以通过在气流中注入空气或蒸汽等辅助气体来提高燃烧率,减少烟雾量。

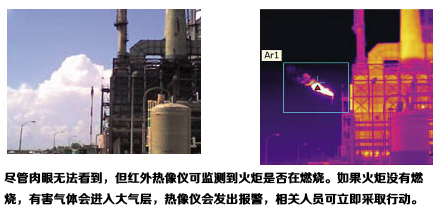

热像仪的光谱响应和校准功能允许其透过空气中的水汽进行侦测,以获得火炬塔或引燃火炬的良好图像和相关温度值。使用FLIR红外热像仪获取的图像甚至能使观察者检测到因火炬成分或气流量较小而肉眼看不见的烟囱火焰。

红外热像仪解决了紫外线火炬探测器容易被烟雾遮蔽的相关问题。热图像和可见光图像能以模拟数据或数字化数据的形式实时发送至中央控制室。

FLIR红外热像仪提供解决方案

FLIR红外热像仪可识别火炬塔火焰和周围环境(通常是天空或云)热信号中 的温差。除检测火炬塔火炬外,这些热像仪也可用作监测引燃火炬。一般而言,热像仪安装在防水壳体内的基座或其他刚性结构上,从而保护热像仪免遭恶劣天气条件破坏。

火炬检测装置示意图

除对烟囱火焰和烟雾进行可视化监测外,同样还实现了辅助气体对废气比率的自动化控制。如果能正确调整该比率,就能提高燃烧效率,将烟雾量最小化。情况混乱之时,需要立刻调整风量或蒸汽量,以维持适当燃烧。此外,自动化辅助气体注入控制有助于避免蒸汽消耗过度,节约大量成本。

FLIR A310红外热像仪具有优化自动化控制的多项功能。起初,热像仪能感应到火焰的温度和大小,以及控制方案中的关键因素。校准数据可使用无线接入点、光纤电缆或CAT-6以太网电缆通过A310以太网端口传输至运行辅助气体控制程序的可编程控制器(PLC)或电脑中。

如果数据超出用户的预设限制,红外热像仪会通过数据I/O端口向控制室发生报警信号。此外,任何时候只要达到数据设定值,A310红外热像仪也可以配置为自动通过以太网简单邮件传输协议(SMTP)或FTP协议向计算机发送数值数据和图像,从而为后续审查备案。

(责任编辑:rongqe) FLIR红外热像仪用于火焰监测
